探針式輪廓儀

DektakXT探針式輪廓儀
  • 產品品牌: 布魯克 Bruker
  • 產品產地: 德國
  • 應用領域: 微電子、半導體、太陽能、高亮度 LED、醫療和材料科學行業的關鍵尺寸的納米級表面測量提供支持
  • 產品簡介: 探針式輪廓儀(臺階儀)的行業金標準

DektakXT®探針式輪廓儀采用革命性的臺式設計,可實現 4? 0.4nm) 的無與倫比的重復性,掃描速度可提高 40%。探針式輪廓儀性能的這一重大里程碑是 Dektak® 五十多年創新和行業領導地位的頂峰。DektakXT 結合了行業第一的技術和設計,可提供極致的性能、易用性以及價值,實現從研發到質量控制的更好過程監控。DektakXT 的技術突破為微電子、半導體、太陽能、高亮度 LED、醫療和材料科學行業的關鍵尺寸的納米級表面測量提供支持。

1)臺階高度重復性4 ?

*單拱龍門式設計實現了突破性的掃描穩定性

*先進的智能化電子器件實現了低噪聲的新標 準新的硬件配置使數據采集能力提高了40%

*64位 的Vision64同步數據處理軟件,將數據 分析速度提高十倍。

2)功能卓越,操作簡易

*直觀的Vision64用戶界面操作流程簡便易行

*自對準式探針設計使得更換探針的步驟簡便易行

3)探針輪廓儀業界翹楚,無可匹敵的價值

* 性能優異, 物超所值

*獨特的傳感器設計使得在單一平臺上即可實現超微力和正常力測量

臺階儀性能優劣取決于以下三方面: 測量重復性, 測試速度和操作難易程度,這些因素決定了實驗數據的質量和實驗操作的效率。DektakXT采用全新的儀器系統構造和最優化的測量及數據處理軟件來實現可靠、快速和簡易的樣品檢測,達到最佳的儀器使用效果。

4)提高操作的可重復性

DektakXT 的多處領先設計保證了其無人能及的表現, 達到優于 5 埃的測量重復性. 使用單拱龍門結構比原先的懸臂梁設計更堅硬持久不易彎曲損壞,而且降低了周圍環境中聲音和震動噪音對測量信號的影響。同時,Bruker 完善了儀器的智能化電子器件,提高了其工作性能的穩定性,降低溫度變化對器件的影響,并且采用最先進的數據處理器。在控制器電路中使用智能敏化電子器件,會把

系統和環境噪音引起的測量誤差降到最低。因此采用DektakXT 測量系統,能夠更穩定可靠地掃描高度小于10nm 的臺階,獲得其形貌特征。單拱龍門結構和智能器件的聯用,大大降低了基底噪音,增強了穩定性,使其成為一個極具競爭力的表面輪廓儀。

5)提高測量和數據分析速度

首次采用獨特高速的直接驅動掃描樣品臺, DektakXT 在不犧牲分辨率和基底噪音水平的前提下,大大縮短了每次掃描的間隔時間。這一改進,提高了進行大范圍 3D 形貌表征或者表面長程應力掃描的掃描速度。在保證質量和重復性的前提下,可以將數據采集處理的速度提高 40%。另外DektakXT 采用 Bruker 具有 64 位數據采集同步分析的Vision64,它可以提高大范圍 3D 形貌圖的高數據量處理速度,并且可以加快數據濾波和多次掃描數據庫分析的速度。Vision64 還具有最有效直觀的用戶界面,簡化了實驗操作設置,可以自動完成多掃描模式,使很多枯燥繁復的實驗操作變得更快速簡潔。

6)簡便易行的實驗操作系統

為了便于操作可供多用戶使用的系統,一個必要條件就是能夠迅速簡便地更換不同模式所需要的探針。DektakXT新穎的探針和部件自動對準裝置,可以盡量避免用戶在裝針的過程中出現針尖損傷等意外。這一改進使原來費時耗力的實驗步驟變得簡便易行。為盡可能滿足所有應用的需求,布魯克提供各種尺寸的標準探針和特制探針,其中包括專為深槽測量定制的高深寬比的探針。

7)完善的數據采集和分析系統

DektakXT的創新性設計相得益彰的配置是BrukerVision64操作分析軟件。Vision64提供了操作上最實用簡潔的用戶界面,具備智能板塊,可視化的使用流程,以及各種參數的自助設定以滿足用戶的各種使用要求,快速簡便的實現各種類型數據的采集和分析。簡明的測量窗口集參數設定與硬件控制于一體,極富邏輯性,既可使不常使用儀器者輕松回憶起如何操作,又可使操作老手不至于為過多的基本重復步驟而煩惱或分心。

數據獲取后,軟件的自動調平,臺階識別分析,以及數據分析模塊的各種濾波功能等使得分析簡便快捷。使用數據分析模塊,不論是通過一個程式來處理單次掃描結果的標準分析,還是嘗試使用多種濾波設置和計算,使用者都可以清晰地看到數據處理結果以及其他可用的分析手段。




相關圖片



1)DektakXT 的 64 位并行處理 Vision64 在更短的時間里完成并處理大型 3D 數據文件

2)Dektak XT的掃描探針可實現同時大垂直范圍和低力掃描

3)DektakXT 的 Vision64 顯著簡化并加快了操作和數據分析

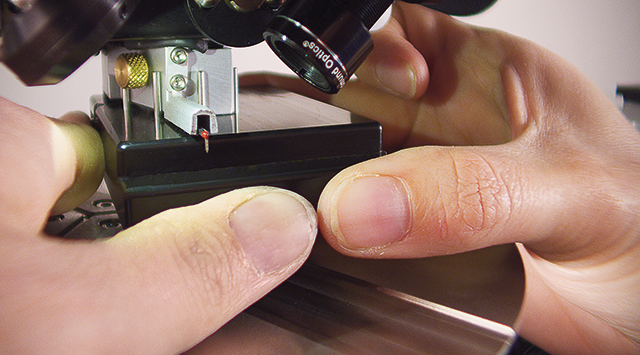

4)DektakXT 具有最快、最簡單的換針流程??商峁└鞣N探針,以滿足最廣泛的應用

5)DektakXT 對復合電路板進行3D掃描
