X射線熒光光譜儀
- 產品品牌: 布魯克 Bruker
- 產品產地: 德國
- 應用領域: 水泥和建材、礦產與采礦、石化和聚合物、化學工業、催化劑、地質與地球科學、食品、飼料和農業、金屬和爐渣等
- 產品簡介: 元素分析范圍：從碳（C）到镅（Am）
布魯克的EDXRF光譜儀是對易用性和緊湊的外形均有所要求的質量和過程控制領域的最佳選擇。同時，它們也是材料研究以及對幾乎每一種材料所含元素進行監控的理想分析工具。
一、亮點
能量色散型X射線熒光光譜儀（EDXRF）
1）快速------新一代SDD和50W的功率
高功率（50 W）長壽命的X射線光管與新型HighSense?探測器組成的緊密耦合光路，是無與倫比的EDXRF分析性能的基礎。
2）直觀------SPECTRA.ELEMENTS
基于最新編程方式的新一代軟件集功能性和易用性于一體，操作順暢無憂。
3）多功能------滿足各種需求的優化配置
根據樣品類型和分析需求，S2 PUMA Series 2 Single、S2 PUMA Series 2 XY Autochanger、S2 PUMA Series 2 Carousel、S2 PUMA Series 2 Automation以及S2 PUMA Series 2 Mapping-Stage等各種配置涵蓋了所有的可能用途。
二、技術參數
S2 PUMA Series 2 技術參數 | |||||
| 規格 | 優勢 | |||
元素范圍 | 從鈉到镅（Na – Am） 配置輕元素（LE）探測器時：從碳到镅（C – Am） | 涵蓋了元素周期表的大部分元素 | |||
含量范圍 | 從ppm到100％ | 測量樣品中的主要和痕量元素 | |||
X射線光管 | 鈀靶或銀靶：最大50 W、最大2 mA、50 kV（可選30 kV） | 高功率直接激發、緊密的耦合光路，實現最佳分析性能 | |||
初級光路濾光片 | 10位自動濾光片轉換器 | 優化激發，提高峰背比。保護X射線光管。 | |||
探測器 | HighSense?（鈉-镅） | 帕爾貼冷卻的硅漂移探測器（無需液氮），DustShield?粉塵保護帽 | |||
HighSense? LE（碳-镅） | 超高計數率和出色的能量分辨率。 | ||||
準直器面罩* | 1、3、8、12、18、23和28mm（34mm，無面罩） | 適用于微區分析 | |||
樣品觀察* | 集成的高清攝像頭 | 用于精確定位樣品并記錄樣品上的測量位置 | |||
| 空氣模式 | 適用于分析各種類型樣品中的重元素 | |||
| 真空模式* | 為固體樣品中的輕元素分析提供最佳性能，最低的運行成本 | |||
氣氛模式 | 氦氣模式*： | 為燃油等揮發性液體樣品中的輕元素分析提供最佳性能 | |||
| 減壓氦氣模式* | 為不易揮發的液體樣品和松散粉末樣品中的輕元素分析提供最佳性能，同時減少氦氣消耗量。 | |||
| 氮?dú)饽Ｊ?/span>* | 節省液體樣品的分析成本 | |||
TouchControl?（觸屏控制）* | 集成12.1英寸TFT觸摸屏，可調節位置。支持語言：中文、英語、德語、法語、西班牙語、葡萄牙語、意大利語、俄語、日語（如有需求，亦可提供其他語言） | 操作簡單可靠（僅需少量培訓） | |||
樣品類型 | 松散粉末、顆粒、固體、壓片、熔片和液體 | 可分析各種類型的樣品 | |||
樣品旋轉* | 測量時，旋轉各種類型、尺寸的樣品 | 不均質的樣品可以獲得更好的測量統計結果 | |||
接口 | 內置以太網端口RJ45，用于連接鼠標、鍵盤和打印機的3個USB端口 | 輕松與您的網絡實現連接 | |||
電源要求 | 100-240 V，50/60 Hz 最大功耗：600 VA | 標準墻上插座 | |||
質量與安全認證 | DIN EN ISO 9001：2015；DIN EN ISO 14001：2015、2006 / 42 / EC（CE認證的機械指令）；2014/35 / EC（電氣設備）；2014/30 / EC（電磁兼容）；德國型式認證和Vollschutz（根據BfS RoV）；完全輻射防護系統；輻射<1μSv/ h（H *），符合ICRP、IAEA、EURATOM | ||||
*選項 | |||||
S2 PUMA Series 2 Single | S2 PUMA Series 2 Carousel | S2 PUMA Series 2 Mapping-Stage | S2 PUMA Series 2 XY Autochanger | S2 PUMA Series 2 Automation | |
一位樣品位， 手動進樣 | EasyLoad? Carousel 12位或18位樣品托盤， 可移去，為大型塊狀樣品騰出空間 | 一位樣品位， 手動進樣 | EasyLoad? XY 20個樣品位的樣品托盤，可移去； 自動識別液體樣品的機械手 | EasyLoad?XY 20個樣品位的樣品托盤，可移去； 自動識別液體樣品的機械手 連接至樣品制備模塊的傳送帶或機械臂接口 | |
最大直徑：51.5mm（2.03英寸） 液體杯容量：最大50ml | 最大直徑51.5mm；液體杯容量最大50ml；塊狀樣品最大為450 x 420 x 106 mm（寬x深x高） | 最大直徑152mm；可按需定制。 | 用樣品杯可放直徑40mm高度38mm的樣品 或用鋼環可放直徑51.5mm； 液體杯容量最大20ml | 最大直徑40mm，高度38mm，或用鋼環可放直徑51.5mm； 液體杯容量最大20ml | |
67 x 71 x 37 cm （寬x深x高）; 87 kg | 67 x 71 x 57 cm （寬x深x高）; 130 kg | 67 x 71 x 57 cm（寬x深x高）; 132 kg | 67 x 71 x 61 cm（寬x深x高）; 108 kg | 67 x 71 x 57 cm （寬x深x高）; 110 kg
| |
三、相關應用圖片

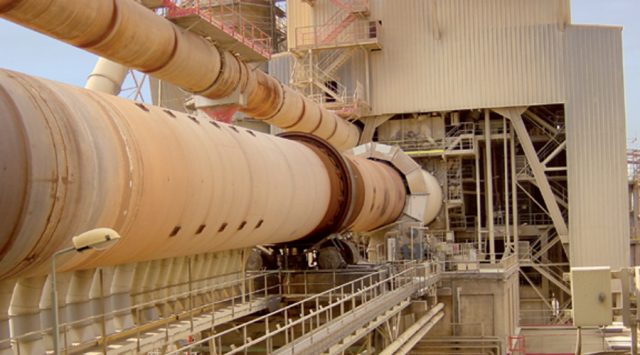

1）水泥和建材
水泥作為建筑工業的粘合劑已經有好幾個世紀了,但如今,它正顯現出前所未有的重要性。水泥實際上是現代基礎設施的基石,它是砌磚和墻壁的粘合劑、是建筑物的地坪,同時也是橋梁、隧道、港口和其他土木工程項目中的混凝土。
2）礦產與采礦
在資源行業,從資源勘探到產品需要經過多個步驟。"在大多數環節,需要了解產品中的元素含量。要求快速準確地分析諸如巖石、鉆芯、原礦、精礦和土壤等樣品中的元素。

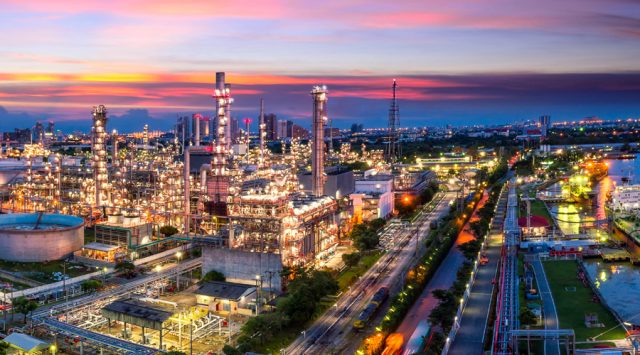

3）石化和聚合物
石化行業的產品遠不止運輸行業使用的燃油。諸如乙烯和丙烯之類的化工品,是許多化學和塑料產品的重要原料。EDXRF是分析各種石化產品中的添加劑、污染物和磨損金屬的成熟的分析解決方案。
4）化學工業
化學工業生產的產品種類繁多:橡膠、染料、鹽、肥料、生命科學產品、特種化學品和消費品(如洗滌劑)只是其中的幾個例子。在生產過程中,需要密切監控中間產品和最終產品。

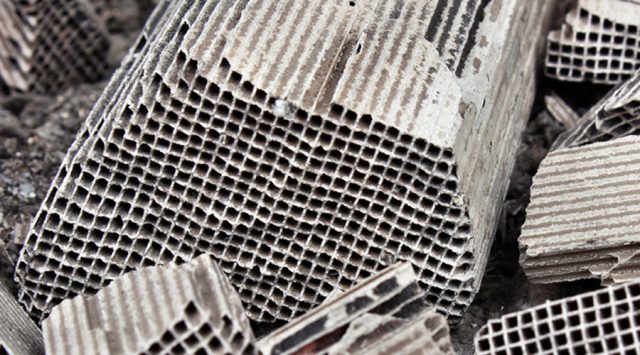

5) 催化劑,
說到催化劑,汽車排氣系統的催化轉化器所使用的催,劑可能最廣為人知。然而，它們也廣泛應用于石化、制藥和化學工業(如基礎化學品、染料等)。
6) 地質與地球科學
地球科學涉及范圍很廣,各種物質的元素組成常常為研究地球甚至外星球提供必要的基礎。地質、水文地質、礦物學、巖石學、地球化學、礦石地質學和古生物學的相關研究,都需要了解樣品的元素含量。EDXRF技術有助于快速準確地獲取這些數據。
7) 食品、飼料和農業
食品和動物飼料產品需要嚴格地控制質量。從生產到銷售都會受到不同部門的監管。EDXRF是一種經過驗證的元素分析技術,現已廣泛應用于食品和飼料行業,以確保它們符合規范并保護消費者的健康安全。

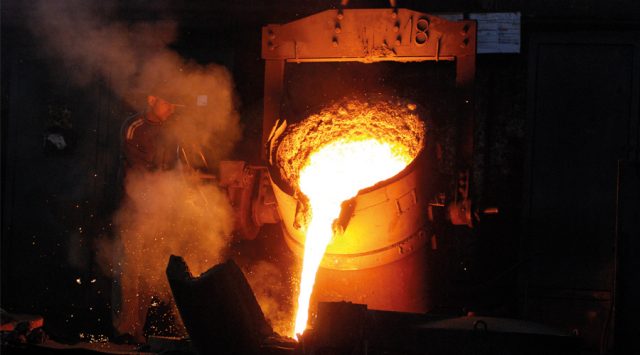

8）金屬和爐渣
在金屬生產中,比如鋼鐵廠,必須仔細監控各種工藝步驟和產品,以確保這種復雜而又昂貴的生產平穩運行。在鋼鐵廠,分析從電弧爐(EAF)、鋼包治金爐(LMF)和袋式除塵器采集的樣品,從而獲得這些工藝步驟的信息。為保證產品質量,還必須檢驗原材料和最終產品。
9）其他用途
您的應用不在此列?別擔心! S2 PUMA Series 2是許,多其他應用的最佳選擇,包括制藥產品、催化劑、玻璃、汽車材料和陶瓷的過程和質量控制。您正效力于學術界、研究機構或政府部門?關注消費者安全還是監測環境影響?看看EDXRF能為您做些什么。
四、優勢
1）利用HighSense?技術縮短測量時間
HighSense探測器配備了一個快速的8k多道分析器（MCA），可實現高計數率和出色的能量分辨率。新的HighSense? XP探測器是S2 PUMA Series 2的HighSense硅漂移探測器（SDD）的最新產品。
由于采用了超高透光率的石墨烯窗口，HighSense XP為EDXRF可檢測的所有元素提供了最佳的靈敏度。結合最先進的探測器剖析功能，HighSense XP為臺式EDXRF儀器設定了新高度。
HighSense?，化功率為速度
S2 PUMA Serries 2的直接激發光路充分利用了50 W的高功率X射線管。高達50 kV的電壓和2 mA的電流，緊密耦合光路和一個10位的初級光路濾光片轉換器，保證了樣品中所有元素的最佳激發。與HighSenseTM探測器技術有機結合，立即得到：更低的檢測限，更高的精度，更短的測量時間!
2）利用SampleCare?（樣品保護）技術，儀器長時間正常運行
SampleCare?是一個獨特的多層保護系統，用于保護重要的儀器部件免遭污染。保護X射線光管和探測器免遭液體樣品泄露、固體樣品的顆粒和粉塵的破壞。探測器頭由DustShield?（粉塵保護帽）保護，DustShield?是一個具有高透射率薄膜的蓋子，更換方便。光管由濾光片保護。當儀器處于真空狀態時，液體樣品自動識別功能（僅XY Autochanger/Automation）會識別液體樣品并停止檢測。
SampleCare?意味著正常運行時間長且易于維護！
3）TouchControl?（觸屏控制），直觀、操作容易
TouchControl?是集成在S2 PUMA Series 2上的觸摸屏，可直觀簡單地操作儀器。借助TouchControl用戶界面，用戶僅需最基本的培訓就可開始日常測量。通過主屏幕上的磁貼可以打開各種重要功能，同時限制訪問受保護的儀器設置和校準曲線 。
Island-mode（孤島模式）：無需外部PC即可進行日常分析
僅需很短時間的培訓，即可操作儀器
戴著手套也能操作觸摸屏
軟件支持九種語言
（中文、英語、德語、法語、西班牙語、葡萄牙語、意大利語、俄語、日語）
限制訪問光譜儀設置，確保了儀器的長時間正常運行和數據完整性
4）SPECTRA.ELEMENTS軟件
SPECTRA.ELEMENTS是適用于S2 POLAR、S2 PUMA Series 2和S6 JAGUAR的功能強大而又直觀明了的光譜儀軟件。它提供了多種工具以全面控制光譜儀，并方便用戶操作：集成化設計，無浮動窗口，基于選項欄的布局便于您快速訪問各種功能。
專門的用戶權限級別：確保運行順暢，符合您的數據管理策略
支持空白樣品、平行雙樣和QC質控樣品，以進行過程和質量控制
Evaluation 評估插件：無需重新測量即可重新計算分析結果
Post-Processing后續處理：設置自動數據導出
完全兼容LIMS，包括所有必要的接口
可選功能：
21 CFR Part 11-FDA監管行業產品質量的合規控制
SMART-QUANT FP：快速便捷可靠的無標樣分析
TouchControlTM界面：簡便的日常操作
儀器安裝時提供IQ/OQ流程
5）SMART.QUANT FP
SMART-QUANT FP完全集成于S2 PUMA Series 2儀器的控制軟件SPECTRA.ELEMENTS，僅需少量輸入，即可獲得固體、熔片、壓片、粉末或液體樣品中的可靠的元素組成信息。
測量元素范圍：從氟到镅（F – Am）
含量范圍：ppm至100％
氣氛模式：空氣、氦氣、真空
高壓發生器最大電壓：30和50 kV
SMART-QUANT FP已設置為在完全的基本參數（FP）模式下運行 – 無需校準曲線！
一鍵式解決方案，快速可靠地分析未知樣品
無標樣分析解決方案，可調整以滿足各種應用需求
功能強大的FP模型，可選經驗背景，操作靈活
智能算法：峰值識別和譜峰重疊校正
用于快速評估的元素ID
評估插件：優化算法，重新評估測量數據
全局漂移校正
